产品规格

MODEL NO

长

宽

高

CT-806668

CT-806668

订货编号	模組	A	B	B1	C	D*	E	F+	牙規	最大延遲	扭力矩(N.m)	夾持力(N)	每包數量	板手尺寸
CT-806668	250	6.1	6.9	6.40	8.1	5.3	3.6	6.4	M2	6.7	0.70	880	6	1.5

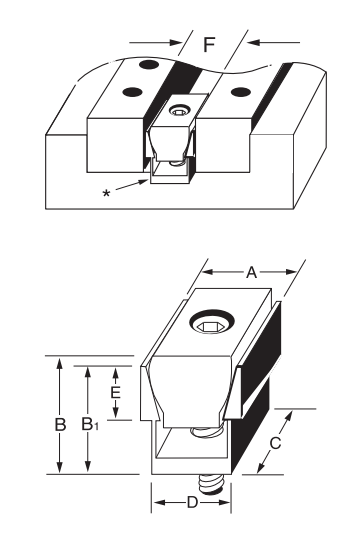

D*：尺寸A加工的狹縫比 D 的尺寸寬以確保夾持件和工件保持成一直線。作動時，夾持件不應與狹縫接觸.

F：間距須介於工件和夾持件的公差範圍内。鑽孔和固孔在F尺寸的中央。

8.1

6.1

6.9

download

CT-806669

CT-806669

订货编号	模組	A	B	B1	C	D*	E	F+	牙規	最大延遲	扭力矩(N.m)	夾持力(N)	每包數量	板手尺寸
CT-806669	375	9.1	9.7	9.50	11.9	7.9	4.7	9.5	M2.5	10.0	1.50	1350	6	2.0

D*：尺寸A加工的狹縫比 D 的尺寸寬以確保夾持件和工件保持成一直線。作動時，夾持件不應與狹縫接觸.

F：間距須介於工件和夾持件的公差範圍内。鑽孔和固孔在F尺寸的中央。

11.9

9.1

9.7

download

CT-806670

CT-806670

订货编号	模組	A	B	B1	C	D*	E	F+	牙規	最大延遲	扭力矩(N.m)	夾持力(N)	每包數量	板手尺寸
CT-806670	500	12.3	14.5	12.70	15.9	10.4	5.6	12.7	M4	13.2	3.40	2225	8	3.0

D*：尺寸A加工的狹縫比 D 的尺寸寬以確保夾持件和工件保持成一直線。作動時，夾持件不應與狹縫接觸.

F：間距須介於工件和夾持件的公差範圍内。鑽孔和固孔在F尺寸的中央。

15.9

12.3

14.5

download

CT-806671

CT-806671

订货编号	模組	A	B	B1	C	D*	E	F+	牙規	最大延遲	扭力矩(N.m)	夾持力(N)	每包數量	板手尺寸
CT-806671	750	18.6	19.0	19.05	23.8	16.1	9.5	19.0	M6	20.3	14.30	6675	6	5.0

D*：尺寸A加工的狹縫比 D 的尺寸寬以確保夾持件和工件保持成一直線。作動時，夾持件不應與狹縫接觸.

F：間距須介於工件和夾持件的公差範圍内。鑽孔和固孔在F尺寸的中央。

23.8

18.6

19.0

download

CT-806672

CT-806672

订货编号	模組	A	B	B1	C	D*	E	F+	牙規	最大延遲	扭力矩(N.m)	夾持力(N)	每包數量	板手尺寸
CT-806672	1000	24.8	25.9	25.40	31.7	20.8	12.7	25.4	M8	26.9	14.50	8900	4	6.0

D*：尺寸A加工的狹縫比 D 的尺寸寬以確保夾持件和工件保持成一直線。作動時，夾持件不應與狹縫接觸.

F：間距須介於工件和夾持件的公差範圍内。鑽孔和固孔在F尺寸的中央。

31.7

24.8

25.9

download

CT-806673

CT-806673

订货编号	模組	A	B	B1	C	D*	E	F+	牙規	最大延遲	扭力矩(N.m)	夾持力(N)	每包數量	板手尺寸
CT-806673	1500	37.3	38.6	38.10	47.6	30.8	19.0	38.1	M12	39.9	38.40	15575	2	10.0

D*：尺寸A加工的狹縫比 D 的尺寸寬以確保夾持件和工件保持成一直線。作動時，夾持件不應與狹縫接觸.

F：間距須介於工件和夾持件的公差範圍内。鑽孔和固孔在F尺寸的中央。

47.6

37.3

38.6

download

CT-806674

CT-806674

订货编号	模組	A	B	B1	C	D*	E	F+	牙規	最大延遲	扭力矩(N.m)	夾持力(N)	每包數量	板手尺寸
CT-806674	2000	49.7	51.5	50.80	63.5	41.2	25.4	50.8	M16	53.0	74.60	26700	2	14.0
