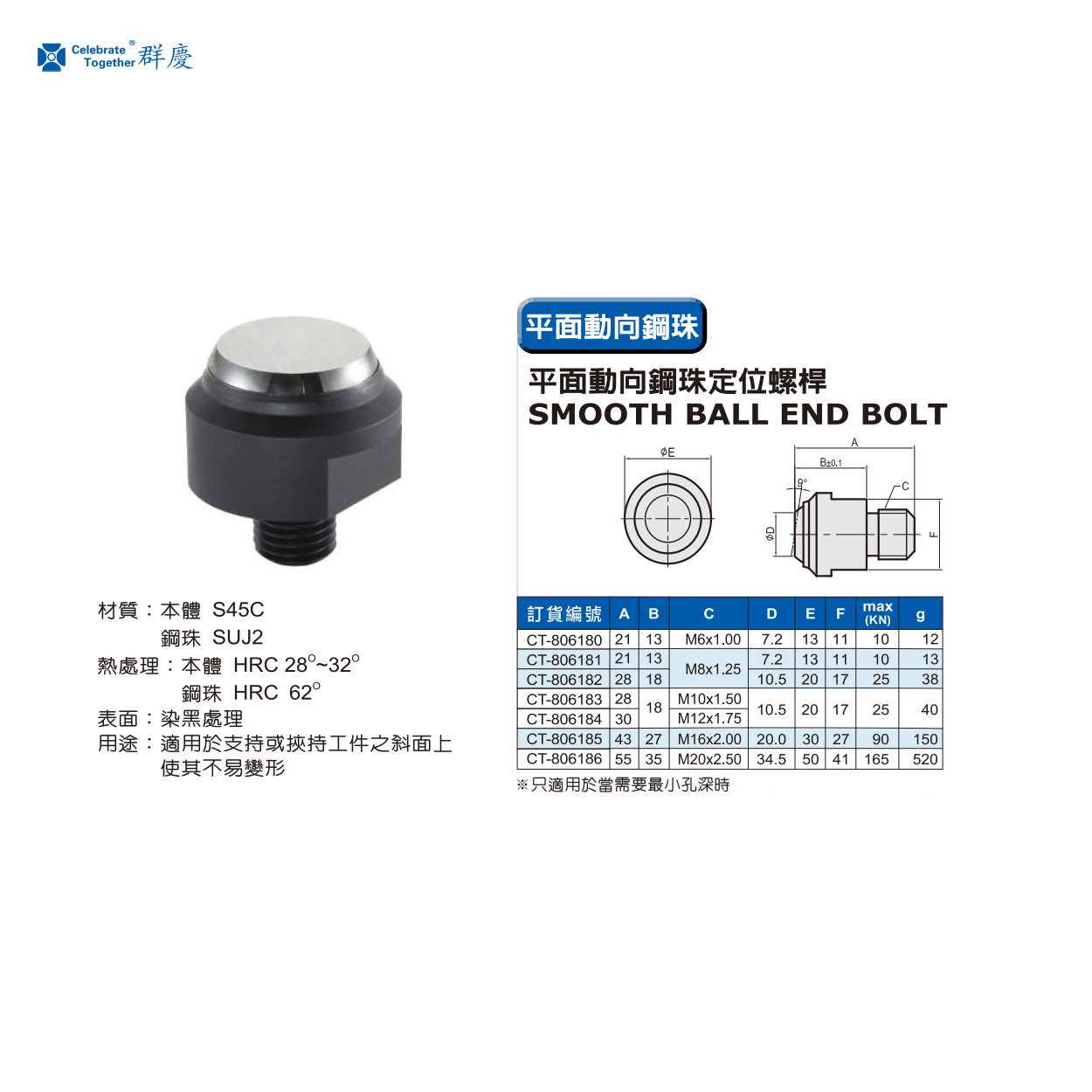

平面动向钢珠

适用于支持或掖持工件之斜面上使其不易变形

产品规格
产品概述
产品咨询

产品规格

MODEL NO

长

宽

高

KG

2D

3D

CT-806180

CT-806180

订货编号	A	B	C	D	E	F	MAX(KN)	G
CT-806180	21	13	M6x1.00	7.2	13	11	10	12

※ 只適用於當需要最小孔深時

13

M6x1.00

21

0.012

CT-806181

CT-806181

订货编号	A	B	C	D	E	F	MAX(KN)	G
CT-806181	21	13	M8x1.25	7.2	13	11	10	13

※ 只適用於當需要最小孔深時

13

M8x1.25

21

0.013

CT-806182

CT-806182

订货编号	A	B	C	D	E	F	MAX(KN)	G
CT-806182	28	18	M8x1.25	10.5	20	17	25	38

※ 只適用於當需要最小孔深時

20

M8x1.25

28

0.038

CT-806183

CT-806183

订货编号	A	B	C	D	E	F	MAX(KN)	G
CT-806183	28	18	M10x1.50	10.5	20	17	25	40

※ 只適用於當需要最小孔深時

20

M10x1.50

28

0.040

CT-806184

CT-806184

订货编号	A	B	C	D	E	F	MAX(KN)	G
CT-806184	30	18	M12x1.75	10.5	20	17	25	40

※ 只適用於當需要最小孔深時

20

M12x1.75

30

0.040

CT-806185

CT-806185

订货编号	A	B	C	D	E	F	MAX(KN)	G
CT-806185	43	27	M16x2.00	20.0	30	27	90	150

※ 只適用於當需要最小孔深時

30

M16x2.00

43

0.15

CT-806186

CT-806186

订货编号	A	B	C	D	E	F	MAX(KN)	G
CT-806186	55	35	M20x2.50	34.5	50	41	165	520

※ 只適用於當需要最小孔深時

50

M20x2.50

55

0.52

产品概述

材质	热处理		表面	用途
本体 S45C 钢珠 SUJ2	本体 HRC 28°~32° 钢珠 HRC 62°		染黑处理	适用于支持或夹持工件之斜面上使其不易变形
