首页 > 产品专区 > 品牌分类 > MC模组化夹具系列 > 基板基座类

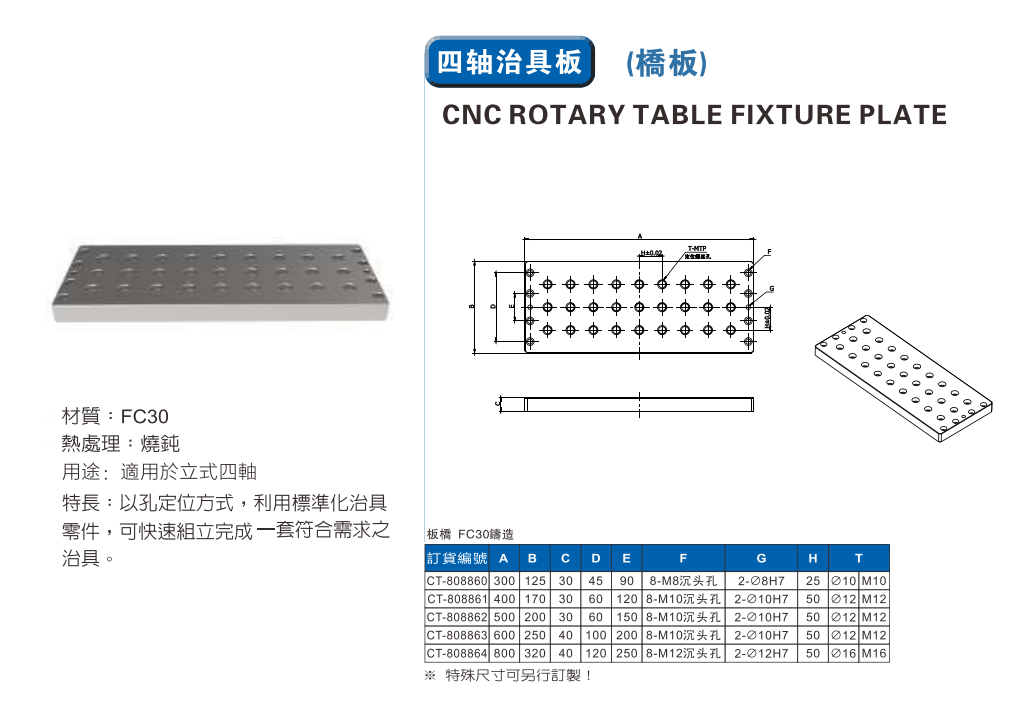

四轴冶具板 (桥板)

以孔定位方式，利用標化治具需件，可快速组立完成一套符合需求之治具

PDF下载
立即咨询
  • 四轴冶具板 (桥板)
产品规格
MODEL NO 长 宽 高 KG 2D 3D
CT-808860
CT-808860

订货编号

A

B

C

D

E

FGHT

CT-808860

300

125

30

45

90

8-M8沉头孔2-Φ8H725Φ10M10

※ 特殊尺寸可另行订制！



 300 125 30 - download download
CT-808861
CT-808861

订货编号

A

B

C

D

E

FGHT

CT-808861

400

170

30

60

120

8-M10沉头孔2-Φ10H750Φ12M12

※ 特殊尺寸可另行订制！



 400 170 30 - download download
CT-808862
CT-808862

订货编号

A

B

C

D

E

FGHT

CT-808862

500

200

30

60

150

8-M10沉头孔2-Φ10H750Φ12M12

※ 特殊尺寸可另行订制！



 500 200 30 - download download
CT-808863
CT-808863

订货编号

A

B

C

D

E

FGHT

CT-808863

600

250

40

100

200

8-M10沉头孔2-Φ10H750Φ12M12

※ 特殊尺寸可另行订制！



 600 250 40 - download download
CT-808864
CT-808864

订货编号

A

B

C

D

E

FGHT

CT-808864

800

320

40

120

250

8-M12沉头孔2-Φ12H750Φ16M16

※ 特殊尺寸可另行订制！



 800 320 40 - download download
产品概述 基板基座类

材质

热处理

用途

特长

FC30

烧钝

适用于立式四轴

以孔定位方式，利用标准化治具零件，可快速组装完成一套符合需求的治具。
