丹那夾持件安装

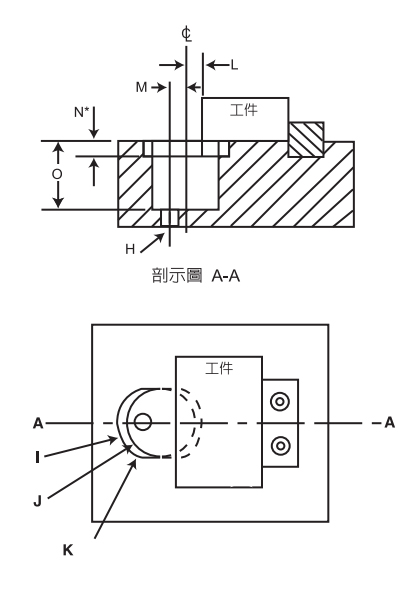

1.工件被夾持面距離搪孔中心”L”

2.安装丹那夾持件所需的安装牙孔”H”

3.將治具板加工如圖所示的沈頭孔來安装丹那夾持件

4.可自行設計固定鉗口搭配使用

注意事項:

  1. 避冕夾持件與工件干涉,”N”尺寸需加工在+0.1mm  +0.2mm

  2. ”I”/”J”尺寸需加工在 +0.1mm,

    ”L”/”O”尺寸需加工在士0.1mm




夾持高度與搪孔距離的關係圖表

鉗口高度G

A=20mm

L

A=25mm

L

A=30mm

L

3.25

5.91



3.50

5.77



3.75

5.62



4.00

5.48



4.25

5.33



4.50

5.19

6.81

8.78

4.75

5.05

6.66

8.63

5.00

4.90

6.52

8.49

5.25

4.76

6.37

8.35

5.50

5.61

6.23

8.20

5.75

4.47

6.08

8.06

6.00

4.32

5.94

7.91

6.25

4.18

5.80

7.77

6.50

4.03

5.65

7.62

6.75

3.89

5.51

7.48

7.00


5.36

7.34

7.25


5.22

7.19

7.50


5.07

7.05

7.75


4.93

6.90

8.00


4.78

6.76

8.25


4.64

6.61

8.50



6.47

8.75



6.33

9.00



6.18

9.25



6.04

9.50



5.89

9.75



5.75

10.00



5.60

10.25



5.46

10.50



5.31

10.75



5.17

範例:A=20mm的夾持件,需灰持5mm的高度,此时搪孔中心與工件夾持面的距離為4.9mm

产品规格
MODEL NO KG 2D 3D
CT-806756

訂貨編號

HIJK
LMN

O

CT-806756

M5 or 10-2425.0020.00
6.00
4.90
5.00
4.50
20.00





24.90 19.90 20.00 - download download
CT-806757

訂貨編號

HIJK
LMN

O

CT-806757

M5 or 10-2425.0020.00
6.00
4.90
5.00
4.50
20.00





24.90 19.90 20.00 - download download
CT-806758

訂貨編號

HIJK
LMN

O

CT-806758

M6 or 1/4-2030.0025.00
6.50
5.65
6.00
5.00
25.00





29.90 24.90 25.00 - download download
CT-806759

訂貨編號

HIJK
LMN

O

CT-806759

M6 or 1/4-2030.0025.00
6.50
5.65
6.00
5.00
25.00





29.90 24.90 25.00 - download download
CT-806760

訂貨編號

HIJK
LMN

O

CT-806760

M8 or 5/16-1838.0030.00
8.00
7.05
7.50
7.00
30.00





37.90 29.90 30.00 - download download
CT-806761

訂貨編號

HIJK
LMN

O

CT-806761

M8 or 5/16-1838.0030.00
8.00
7.05
7.50
7.00
30.00





37.90 29.90 30.00 - download download
