軟爪式楔型塊夾持件

Machinable Uniforce Clamps

PDF下载
立即咨询
  • 軟爪式楔型塊夾持件
产品概述

此軟爪式楔型塊夾持件的軟爪部分可加工符合您所需的形狀，以方便您做其他特殊應用，特殊的鐵楔型與具延展性鋁材軌道設計搭配而產生雙側夾持力，内附定位板用來加工軟爪時固定夾持件。有五種規格可供潠擇，也可搭配油缸一起使用。

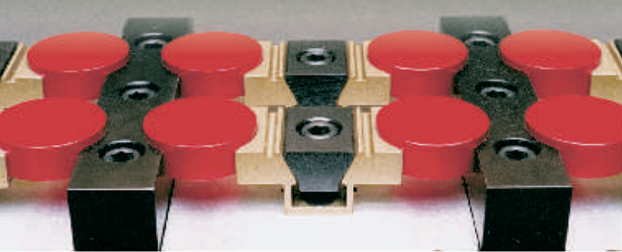

現在您可以輕鬆的夾持這些圓形和特殊形狀的零件。

此方式的夾持将可以比軟爪虎鉗價格更低且夾持更多的零件。

註:定位板僅使用在加工軟爪上，軟爪加工後定位板需取下。





产品规格

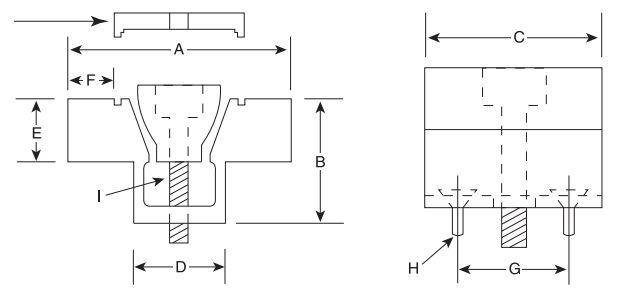

MODEL NO 长 宽 高 KG 2D 3D
CT-806695
CT-806695

訂貨編號

描述

模組

A

B

C

D

E

F+

G

H

I

CT-806695

夾持件内附定位板500
28.6
12.7
15.7
10.67
6.34.610.16

M2

M4

A：間距須介於工件和夾持件的公差圍内。鑽孔和固鎖孔在A尺寸的中央。

F：軟爪可加工的範圍尺寸。 H:夾持件使用螺的规格。





 28.6 15.7 12.7 - download download
CT-806696
CT-806696

訂貨編號

描述

模組

A

B

C

D

E

F+

G

H

I扭力矩(N.m)

夾持力(N)

CT-806696

夾持件内附定位板500
28.6
12.7
15.7
10.67
6.34.610.16

M2

M4
3.40

2225

A：間距須介於工件和夾持件的公差内。孔和固销孔在A尺寸的中央。

F：軟爪可加工的範圍尺寸。 H:夾持件使用螺栓的規格。





 28.6 15.7 12.7 - download download
CT-806697
CT-806697

訂貨編號

描述

模組

A

B

C

D

E

F+

G

H

I扭力矩(N.m)

夾持力(N)

CT-806697

夾持件内附定位板750
38.1
19.1
23.9
16.05
9.46.615.87

M4

M6
14.30

6875

A：間距須介於工件和夾持件的公差内。孔和固销孔在A尺寸的中央。

F：軟爪可加工的範圍尺寸。 H:夾持件使用螺栓的規格。





 38.1 23.9 19.1 - download download
CT-806698
CT-806698

訂貨編號

描述

模組

A

B

C

D

E

F+

G

H

I扭力矩(N.m)

夾持力(N)

CT-806698

夾持件内附定位板750
38.1
19.1
23.9
16.05
9.46.615.87

M4

M6
14.30

6875

A：間距須介於工件和夾持件的公差内。孔和固销孔在A尺寸的中央。

F：軟爪可加工的範圍尺寸。 H:夾持件使用螺栓的規格。





 38.1 23.9 19.1 - download download
CT-806699
CT-806699

訂貨編號

描述

模組

A

B

C

D

E

F+

G

H

I扭力矩(N.m)

夾持力(N)

CT-806699

夾持件内附定位板1000
50.8
25.4
31.8
20.83
12.79.920.62

M4

M8
14.50

8900

A：間距須介於工件和夾持件的公差内。孔和固销孔在A尺寸的中央。

F：軟爪可加工的範圍尺寸。 H:夾持件使用螺栓的規格。





 50.8 31.8 25.4 - download download
CT-806700
CT-806700

訂貨編號

描述

模組

A

B

C

D

E

F+

G

H

I扭力矩(N.m)

夾持力(N)

CT-806700

夾持件内附定位板1000
50.8
25.4
31.8
20.83
12.79.920.62

M4

M8
14.50

8900

A：間距須介於工件和夾持件的公差内。孔和固销孔在A尺寸的中央。

F：軟爪可加工的範圍尺寸。 H:夾持件使用螺栓的規格。





 50.8 31.8 25.4 - download download
CT-806701
CT-806701

訂貨編號

描述

模組

A

B

C

D

E

F+

G

H

I扭力矩(N.m)

夾持力(N)

CT-806701

夾持件内附定位板1500
76.2
38.1
47.530.86
19.115.730.48

M5

M12
38.40

15575

A：間距須介於工件和夾持件的公差内。孔和固销孔在A尺寸的中央。

F：軟爪可加工的範圍尺寸。 H:夾持件使用螺栓的規格。





 76.2 47.5 38.1 - download download
CT-806702
CT-806702

訂貨編號

描述

模組

A

B

C

D

E

F+

G

H

I扭力矩(N.m)

夾持力(N)

CT-806702

夾持件内附定位板1500
76.2
38.1
47.530.86
19.115.730.48

M5

M12
38.40

15575

A：間距須介於工件和夾持件的公差内。孔和固销孔在A尺寸的中央。

F：軟爪可加工的範圍尺寸。 H:夾持件使用螺栓的規格。





 76.2 47.5 38.1 - download download
CT-806703
CT-806703

訂貨編號

描述

模組

A

B

C

D

E

F+

G

H

I扭力矩(N.m)

夾持力(N)

CT-806703

夾持件内附定位板2000
101.6
50.8
63.541.28
25.420.341.28

M6

M16
74.60

26700

A：間距須介於工件和夾持件的公差内。孔和固销孔在A尺寸的中央。

F：軟爪可加工的範圍尺寸。 H:夾持件使用螺栓的規格。





 101.6 63.5 50.8 - download download
CT-806704
CT-806704

訂貨編號

描述

模組

A

B

C

D

E

F+

G

H

I扭力矩(N.m)

夾持力(N)

CT-806704

夾持件内附定位板2000
101.6
50.8
63.541.28
25.420.341.28

M6

M16
74.60

26700

A：間距須介於工件和夾持件的公差内。孔和固销孔在A尺寸的中央。

F：軟爪可加工的範圍尺寸。 H:夾持件使用螺栓的規格。





 101.6 63.5 50.8 - download download
