产品概述

		材質
氣動放鬆，機械彈簧夾緊	带角向定位，可單個使用	硬化不銹鋼	含托舉功能，精度高，刚性强	重復定位精度≤0.003mm	獨立氣密檢測	防卡死結構設計	活塞全包圍結構，降低底板制作難度

説明

適用于需减少夾具更换時間的加工行業；

適用于金屬加工中對夾持副性、精度要求較高的領域

产品规格

MODEL NO

长

宽

高

KG

2D

3D

ZPCS-DA112

ZPCS-DA112

Features table

訂貨編號

Ref

尺寸號

Size

夾緊力

Holding power KN

拉緊力

Retaining power KN

重量

Weight kG

解鎖方式

Opening Vethod

ZPCS-DA112

C10D

10

25

1.8

氣壓

Pneumatic

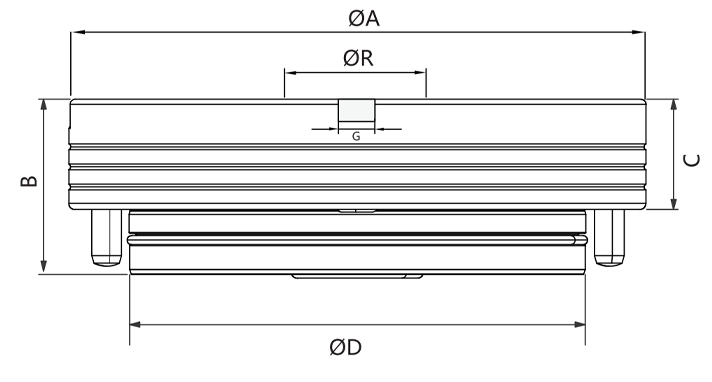

Dimensions table

訂貨編號

Ref

尺寸號

Size

ΦA

B

C

ΦD

ΦE

ΦR

ZPCS-DA112

C10D

115

35

22

91

10.15

28

115

115

35

1.8

ZPCS-350DA

ZPCS-350DA

Dimensions table

訂貨編號

Ref

尺寸號

Size

種類

Type

ΦA

B

C

ΦD

ΦE

重量

Weight G

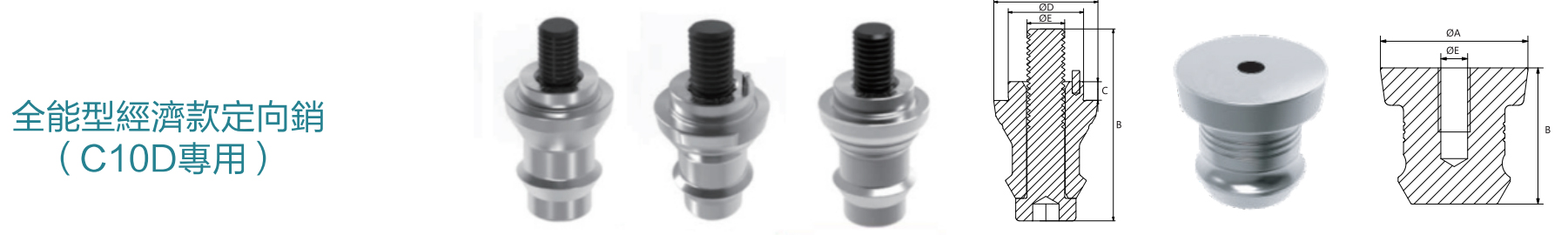

ZPCS-350DA

C10D

零點定位銷 Locating Pin

28

51

5

20

M10

65

28

M10

51

0.65

ZPCS-352DA

ZPCS-352DA

Dimensions table

訂貨編號

Ref

尺寸號

Size

種類

Type

ΦA

B

C

ΦD

ΦE

重量

Weight G

ZPCS-352DA

C10D

單向定位銷 Directional Pin

28

51

5

20

M10

65

28

M10

51

0.65

ZPCS-351DA

ZPCS-351DA

Dimensions table

訂貨編號

Ref

尺寸號

Size

種類

Type

ΦA

B

C

ΦD

ΦE

重量

Weight G

ZPCS-351DA

C10D

鎖緊銷 Locking Pin

27.6

51

5

20

M10

65

27.6

M10

51

0.65

ZPCS-353DA

ZPCS-353DA

Dimensions table

訂貨編號

Ref

尺寸號

Size

種類

Type

ΦA

B

C

ΦD

ΦE

重量

Weight G

ZPCS-353DA

C10D

保護塞 Protective Plug

27.6

25.5

-

-

-

24

27.6

-

25.5

0.24
