MultiZero® Pneumatic Plate 3000 MZ復合原點AIR型鞍板

5μm的可重复定位精度 通过独特的锥形锁定实现 专利定位系统 由于精确匹配的圆锥形状 可覆盖整个机台 允许极大限度地利用机床工作台 非常紧凑，无腐蚀 使用寿命长 夹紧力高，可补偿两侧受力 以及每颗M12螺丝夹紧力为65kN 极大的夹紧灵活性 由于大量的锥形槽阵列， (每个截面上的零点) 横向力补偿 确保高振动和横向力补偿 与锥形锁定

PDF下载
立即咨询
  • MultiZero® Pneumatic Plate 3000 MZ復合原點AIR型鞍板
产品概述 SINCO-高精度模块化快换系统


产品规格
MODEL NO 长 宽 高 KG 2D 3D
CN-1B1-3320-0
CN-1B1-3320-0

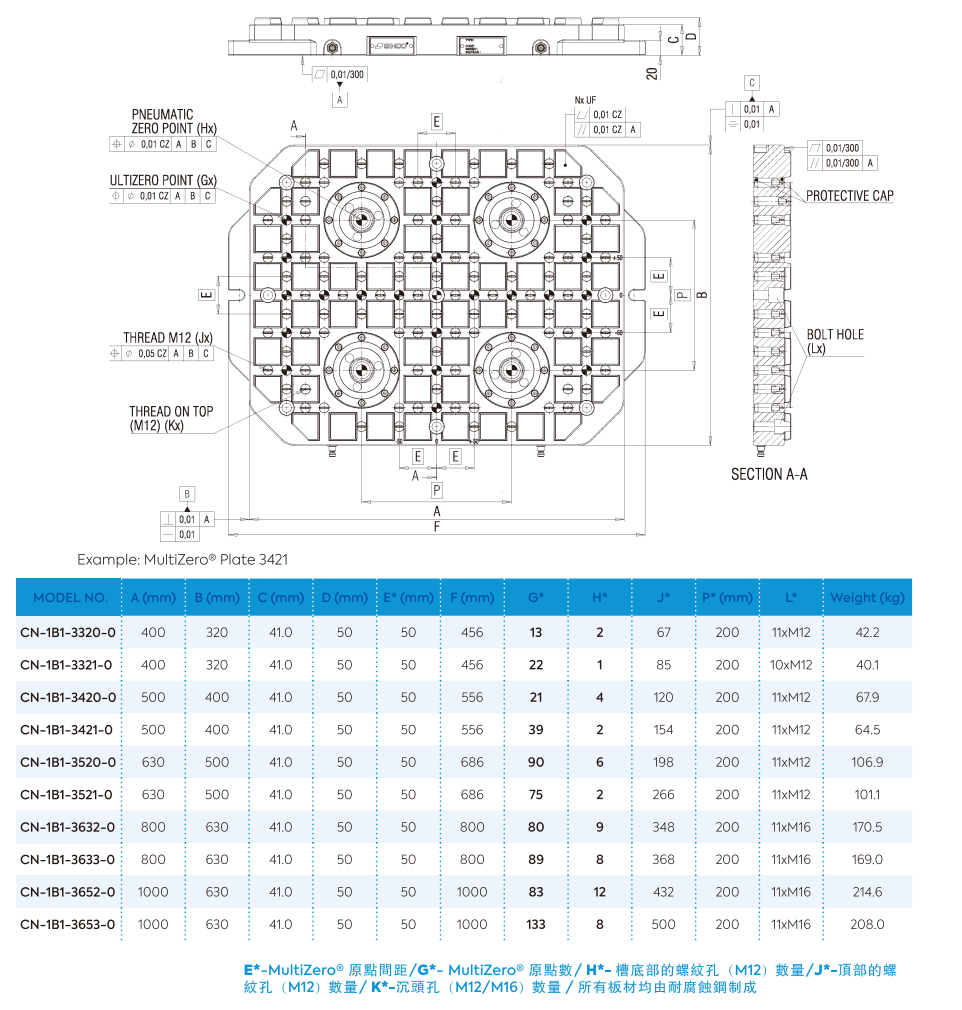

MODEL NOA (mm)B (mm)C (mm)D (mm)E (mm)F (mm)G*H*J*p*（mm）K*Weight(kg)
CN-1B1-3320-040032041.050.0504561326720011xM1242.2

E*-Multizero® 原點間距/G*- MultiZero® 原點数/H*-槽底部的螺紋孔(M12)数量/J*-頂部的螺

紋孔(M12)数量/K*-沉頭孔(M12/M16)数量/所有板材均由耐腐制成



 456 320 50 42.2 download download
CN-1B1-3321-0
CN-1B1-3321-0
MODEL NOA (mm)B (mm)C (mm)D (mm)E (mm)F (mm)G*H*J*p*（mm）K*Weight(kg)
CN-1B1-3321-040032041.050.05045622

1

8520011xM1240.1

E*-Multizero® 原點間距/G*- MultiZero® 原點数/H*-槽底部的螺紋孔(M12)数量/J*-頂部的螺

紋孔(M12)数量/K*-沉頭孔(M12/M16)数量/所有板材均由耐腐制成




 456 320 50 40.1 download download
CN-1B1-3420-0
CN-1B1-3420-0
MODEL NOA (mm)B (mm)C (mm)D (mm)E (mm)F (mm)G*H*J*p*（mm）K*Weight(kg)
CN-1B1-3420-050040041.050.05055621412020011xM1267.9

E*-Multizero® 原點間距/G*- MultiZero® 原點数/H*-槽底部的螺紋孔(M12)数量/J*-頂部的螺

紋孔(M12)数量/K*-沉頭孔(M12/M16)数量/所有板材均由耐腐制成




 556 400 50 67.9 download download
CN-1B1-3421-0
CN-1B1-3421-0
MODEL NOA (mm)B (mm)C (mm)D (mm)E (mm)F (mm)G*H*J*p*（mm）K*Weight(kg)
CN-1B1-3421-050040041.050.05055639215420011xM1264.5

E*-Multizero® 原點間距/G*- MultiZero® 原點数/H*-槽底部的螺紋孔(M12)数量/J*-頂部的螺

紋孔(M12)数量/K*-沉頭孔(M12/M16)数量/所有板材均由耐腐制成





 556 400 50 64.5 download download
CN-1B1-3520-0
CN-1B1-3520-0
MODEL NOA (mm)B (mm)C (mm)D (mm)E (mm)F (mm)G*H*J*p*（mm）K*Weight(kg)
CN-1B1-3520-063050041.050.05068690619820011xM12106.9

E*-Multizero® 原點間距/G*- MultiZero® 原點数/H*-槽底部的螺紋孔(M12)数量/J*-頂部的螺

紋孔(M12)数量/K*-沉頭孔(M12/M16)数量/所有板材均由耐腐制成





 686 500 50 106.9 download download
CN-1B1-3521-0
CN-1B1-3521-0
MODEL NOA (mm)B (mm)C (mm)D (mm)E (mm)F (mm)G*H*J*p*（mm）K*Weight(kg)
CN-1B1-3521-063050041.050.05068675226620011xM12101.1

E*-Multizero® 原點間距/G*- MultiZero® 原點数/H*-槽底部的螺紋孔(M12)数量/J*-頂部的螺

紋孔(M12)数量/K*-沉頭孔(M12/M16)数量/所有板材均由耐腐制成





 686 500 50 101.1 download download
CN-1B1-3632-0
CN-1B1-3632-0
MODEL NOA (mm)B (mm)C (mm)D (mm)E (mm)F (mm)G*H*J*p*（mm）K*Weight(kg)
CN-1B1-3632-080063041.050.05080080934820011xM16170.5

E*-Multizero® 原點間距/G*- MultiZero® 原點数/H*-槽底部的螺紋孔(M12)数量/J*-頂部的螺

紋孔(M12)数量/K*-沉頭孔(M12/M16)数量/所有板材均由耐腐制成





 800 630 50 170.5 download download
CN-1B1-3633-0
CN-1B1-3633-0
MODEL NOA (mm)B (mm)C (mm)D (mm)E (mm)F (mm)G*H*J*p*（mm）K*Weight(kg)
CN-1B1-3633-080063041.050.05080089836820011xM16169.0

E*-Multizero® 原點間距/G*- MultiZero® 原點数/H*-槽底部的螺紋孔(M12)数量/J*-頂部的螺

紋孔(M12)数量/K*-沉頭孔(M12/M16)数量/所有板材均由耐腐制成






 800 630 50 169.0 download download
CN-1B1-3652-0
CN-1B1-3652-0
MODEL NOA (mm)B (mm)C (mm)D (mm)E (mm)F (mm)G*H*J*p*（mm）K*Weight(kg)
CN-1B1-3652-0100063041.050.0501000831243220011xM16214.6

E*-Multizero® 原點間距/G*- MultiZero® 原點数/H*-槽底部的螺紋孔(M12)数量/J*-頂部的螺

紋孔(M12)数量/K*-沉頭孔(M12/M16)数量/所有板材均由耐腐制成






 1000 630 50 214.6 download download
CN-1B1-3653-0
CN-1B1-3653-0
MODEL NOA (mm)B (mm)C (mm)D (mm)E (mm)F (mm)G*H*J*p*（mm）K*Weight(kg)

CN-1B1-3653-0

100063041.050.0501000133850020011xM16208.0

E*-Multizero® 原點間距/G*- MultiZero® 原點数/H*-槽底部的螺紋孔(M12)数量/J*-頂部的螺

紋孔(M12)数量/K*-沉頭孔(M12/M16)数量/所有板材均由耐腐制成






 1000 630 50 208.0 download download
