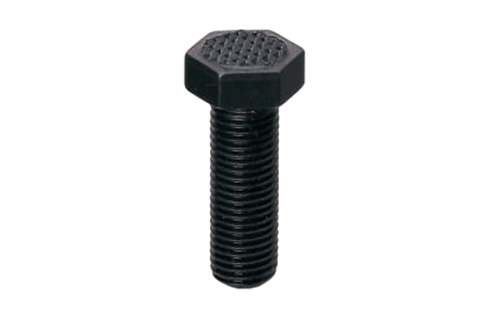

齒型螺桿

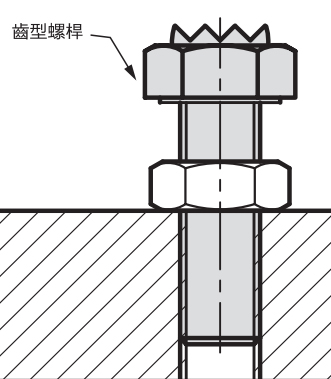

支持黑皮面之工件，使其不易滑動

产品概述
产品规格
产品咨询

产品概述

材質	表面	熱處理	用途	特長
本體 SCM435	染黑處理	本體 HRC 32°~ 38°	配合治具零件的組成，作支持工件之用	支持黑皮面之工件，使其不易滑動

产品规格

MODEL NO

长

宽

高

KG

2D

3D

CT-805851

CT-805851

訂貨編號	A	B	C	D	E	F	KG
CT-805851	25	6.0	10	7.9	M6	2.3	0.008

齒盤

材質:SKH9

熱處理:HRC60°

表面:染黑處理

齒盤

材質∶鎢鋼

表面:染黑處理

10

M6

31.0

0.008

CT-805852

CT-805852

訂貨編號	A	B	C	D	E	F	KG
CT-805852	25	7.3	13	9.5	M8	3.0	0.015

齒盤

材質:SKH9

熱處理:HRC60°

表面:染黑處理

齒盤

材質∶鎢鋼

表面:染黑處理

13

M8

32.3

0.015

CT-805853

CT-805853

訂貨編號	A	B	C	D	E	F	KG
CT-805853	25	8.4	17	12.7	M10	3.0	0.030

齒盤

材質:SKH9

熱處理:HRC60°

表面:染黑處理

齒盤

材質∶鎢鋼

表面:染黑處理

17

M10

33.4

0.030

CT-805854

CT-805854

訂貨編號	A	B	C	D	E	F	KG
CT-805854	40	8.4	17	12.7	M10	3.0	0.035

齒盤

材質:SKH9

熱處理:HRC60°

表面:染黑處理

齒盤

材質∶鎢鋼

表面:染黑處理

17

M10

48.4

0.035

CT-805855

CT-805855

訂貨編號	A	B	C	D	E	F	KG
CT-805855	25	9.5	19	15.9	M12	3.0	0.035

齒盤

材質:SKH9

熱處理:HRC60°

表面:染黑處理

齒盤

材質∶鎢鋼

表面:染黑處理

19

M12

34.5

0.035

CT-805856

CT-805856

訂貨編號	A	B	C	D	E	F	KG
CT-805856	40	9.5	19	15.9	M12	3.0	0.050

齒盤

材質:SKH9

熱處理:HRC60°

表面:染黑處理

齒盤

材質∶鎢鋼

表面:染黑處理

19

M12

49.5

0.050

CT-805857

CT-805857

訂貨編號	A	B	C	D	E	F	KG
CT-805857	35	12.0	24	19.1	M16	3.0	0.085

齒盤

材質:SKH9

熱處理:HRC60°

表面:染黑處理

齒盤

材質∶鎢鋼

表面:染黑處理

24

M16

47.0

0.085

CT-805858

CT-805858

訂貨編號	A	B	C	D	E	F	KG
CT-805858	50	12.0	24	19.1	M16	3.0	0.100

齒盤

材質:SKH9

熱處理:HRC60°

表面:染黑處理

齒盤

材質∶鎢鋼

表面:染黑處理

24

M16

62.0

0.100

CT-805859

CT-805859

訂貨編號	A	B	C	D	E	F	KG
CT-805859	40	14.5	30	25.4	M20	3.0	0.160

齒盤

材質:SKH9

熱處理:HRC60°

表面:染黑處理

齒盤

材質∶鎢鋼

表面:染黑處理

30

M20

54.5

0.160

CT-805860

CT-805860

訂貨編號	A	B	C	D	E	F	KG
CT-805860	60	14.5	30	25.4	M20	3.0	0.205

齒盤

材質:SKH9

熱處理:HRC60°

表面:染黑處理

齒盤

材質∶鎢鋼

表面:染黑處理

30

M20

74.5

0.205

CT-805861

CT-805861

訂貨編號	A	B	C	D	E	F	KG
CT-805861	25	6.0	10	7.9	M6	2.3	0.008

齒盤

材質:SKH9

熱處理:HRC60°

表面:染黑處理

齒盤

材質∶鎢鋼

表面:染黑處理

10

M6

31.0

0.008

CT-805862

CT-805862

訂貨編號	A	B	C	D	E	F	KG
CT-805862	25	7.3	13	7.9	M8	3.0	0.015

齒盤

材質:SKH9

熱處理:HRC60°

表面:染黑處理

齒盤

材質∶鎢鋼

表面:染黑處理

13

M8

32.3

0.015

CT-805863

CT-805863

訂貨編號	A	B	C	D	E	F	KG
CT-805863	25	8.4	17	12.7	M10	3.0	0.030

齒盤

材質:SKH9

熱處理:HRC60°

表面:染黑處理

齒盤

材質∶鎢鋼

表面:染黑處理

17

M10

33.4

0.030

CT-805864

CT-805864

訂貨編號	A	B	C	D	E	F	KG
CT-805864	40	8.4	17	12.7	M10	3.0	0.035

齒盤

材質:SKH9

熱處理:HRC60°

表面:染黑處理

齒盤

材質∶鎢鋼

表面:染黑處理

17

M10

48.4

0.035

CT-805865

CT-805865

訂貨編號	A	B	C	D	E	F	KG
CT-805865	25	9.5	19	15.9	M12	3.0	0.035

齒盤

材質:SKH9

熱處理:HRC60°

表面:染黑處理

齒盤

材質∶鎢鋼

表面:染黑處理

19

M12

34.5

0.035

CT-805866

CT-805866

訂貨編號	A	B	C	D	E	F	KG
CT-805866	40	9.5	19	15.9	M12	3.0	0.050

齒盤

材質:SKH9

熱處理:HRC60°

表面:染黑處理

齒盤

材質∶鎢鋼

表面:染黑處理

19

M12

49.5

0.050

CT-805867

CT-805867

訂貨編號	A	B	C	D	E	F	KG
CT-805867	35	12.0	24	19.1	M16	3.0	0.085

齒盤

材質:SKH9

熱處理:HRC60°

表面:染黑處理

齒盤

材質∶鎢鋼

表面:染黑處理

24

M16

47.0

0.085

CT-805868

CT-805868

訂貨編號	A	B	C	D	E	F	KG
CT-805868	50	12.0	24	19.1	M16	3.0	0.100

齒盤

材質:SKH9

熱處理:HRC60°

表面:染黑處理

齒盤

材質∶鎢鋼

表面:染黑處理

24

M16

62.0

0.100

CT-805869

CT-805869

訂貨編號	A	B	C	D	E	F	KG
CT-805869	40	14.5	30	25.4	M20	3.0	0.160

齒盤

材質:SKH9

熱處理:HRC60°

表面:染黑處理

齒盤

材質∶鎢鋼

表面:染黑處理

30

M20

54.5

0.160

CT-805870

CT-805870

訂貨編號	A	B	C	D	E	F	KG
CT-805870	60	14.5	30	25.4	M20	3.0	0.205

齒盤

材質:SKH9

熱處理:HRC60°

表面:染黑處理

齒盤

材質∶鎢鋼

表面:染黑處理

30

M20

74.5

0.205
