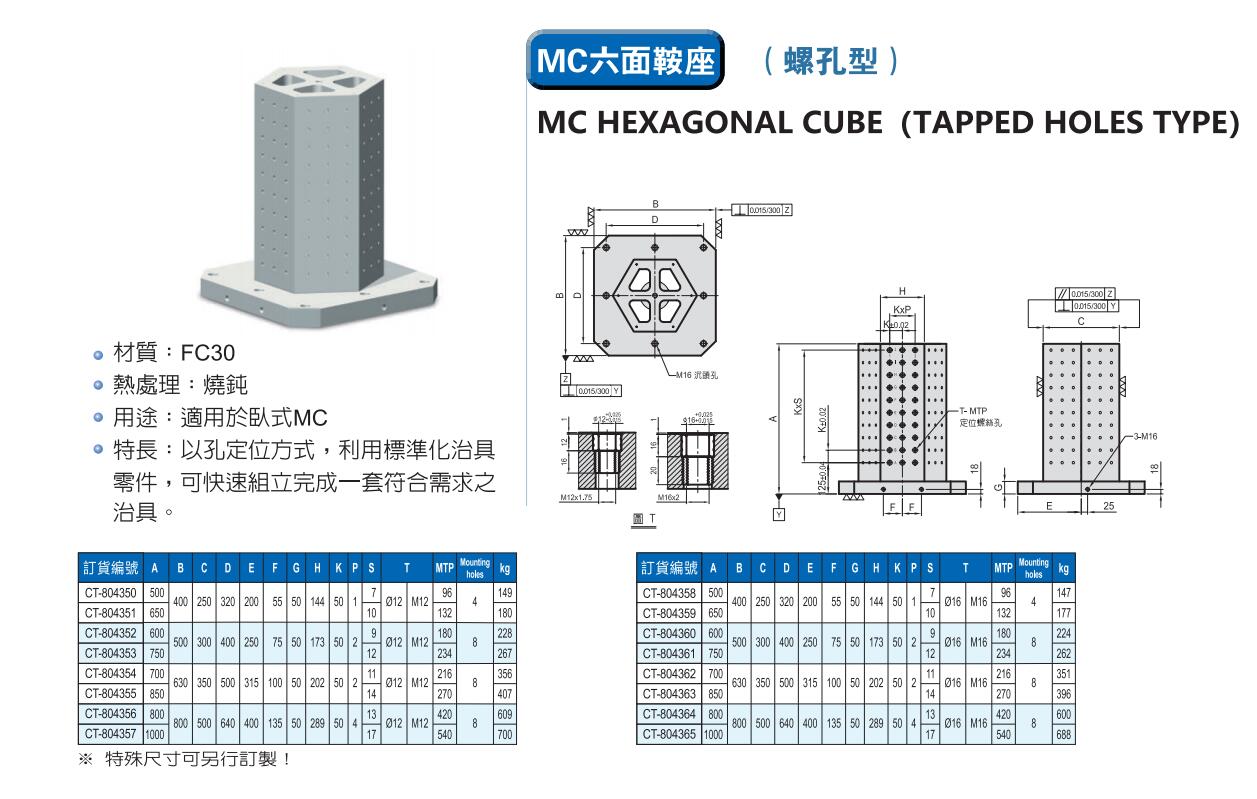

MC六面鞍座 (螺孔型)

以孔定位方式，利用标准化治具需件可快速组立完成一套符合需求之治具

PDF下载

立即咨询

产品概述
产品规格
产品咨询

产品概述

材质	热处理	用途	特长
FC30	烧钝	适用于臥式 MC	以孔定位方式，利用标准化治具需件可快速组立完成一套符合需求之治具

产品规格

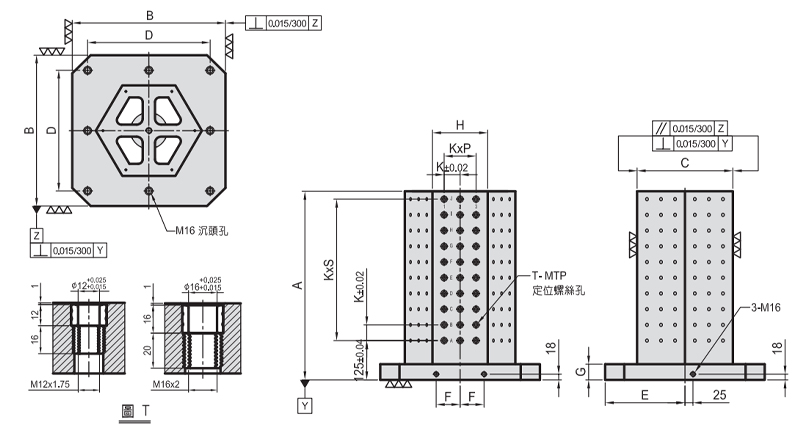

MODEL NO

长

宽

高

CT-804350

CT-804350

訂貨編號	A	B	C	D	E	F	G	H	K	P	S	T		MTP	Mounting holes	KG
CT-804350	500	400	250	320	200	55	50	144	50	1	7	Φ12	M12	96	4	149

※ 特殊尺寸可另行訂製！

400

500

149

download

CT-804351

CT-804351

訂貨編號	A	B	C	D	E	F	G	H	K	P	S	T		MTP	Mounting holes	KG
CT-804351	650	400	250	320	200	55	50	144	50	1	10	Φ12	M12	132	4	180

※ 特殊尺寸可另行訂製！

400

650

180

download

CT-804352

CT-804352

訂貨編號	A	B	C	D	E	F	G	H	K	P	S	T		MTP	Mounting holes	KG
CT-804352	600	500	300	400	250	75	50	173	50	2	9	Φ12	M12	180	8	228

※ 特殊尺寸可另行訂製！

500

600

228

download

CT-804353

CT-804353

訂貨編號	A	B	C	D	E	F	G	H	K	P	S	T		MTP	Mounting holes	KG
CT-804353	750	500	300	400	250	75	50	173	50	2	12	Φ12	M12	234	8	267

※ 特殊尺寸可另行訂製！

500

750

267

download

CT-804354

CT-804354

訂貨編號	A	B	C	D	E	F	G	H	K	P	S	T		MTP	Mounting holes	KG
CT-804354	700	630	350	500	315	100	50	202	50	2	11	Φ12	M12	216	8	356

※ 特殊尺寸可另行訂製！

630

700

356

download

CT-804355

CT-804355

訂貨編號	A	B	C	D	E	F	G	H	K	P	S	T		MTP	Mounting holes	KG
CT-804355	850	630	350	500	315	100	50	202	50	2	14	Φ12	M12	270	8	407

※ 特殊尺寸可另行訂製！

630

850

407

download

CT-804356

CT-804356

訂貨編號	A	B	C	D	E	F	G	H	K	P	S	T		MTP	Mounting holes	KG
CT-804356	800	800	500	640	400	135	50	289	50	4	13	Φ12	M12	420	8	609

※ 特殊尺寸可另行訂製！

800

609

download

CT-804357

CT-804357

訂貨編號	A	B	C	D	E	F	G	H	K	P	S	T		MTP	Mounting holes	KG
CT-804357	1000	800	500	640	400	135	50	289	50	4	17	Φ12	M12	540	8	700

※ 特殊尺寸可另行訂製！

800

1000

700

download

CT-804358

CT-804358

訂貨編號	A	B	C	D	E	F	G	H	K	P	S	T		MTP	Mounting holes	KG
CT-804358	500	400	250	320	200	55	50	144	50	1	7	Φ16	M16	96	4	147

※ 特殊尺寸可另行訂製！

400

500

147

download

CT-804359

CT-804359

訂貨編號	A	B	C	D	E	F	G	H	K	P	S	T		MTP	Mounting holes	KG
CT-804359	650	400	250	320	200	55	50	144	50	1	10	Φ16	M16	132	4	177

※ 特殊尺寸可另行訂製！

400

650

177

download

CT-804360

CT-804360

訂貨編號	A	B	C	D	E	F	G	H	K	P	S	T		MTP	Mounting holes	KG
CT-804360	600	500	300	400	250	75	50	173	50	2	9	Φ16	M16	180	8	224

※ 特殊尺寸可另行訂製！

500

600

224

download

CT-804361

CT-804361

訂貨編號	A	B	C	D	E	F	G	H	K	P	S	T		MTP	Mounting holes	KG
CT-804361	750	500	300	400	250	75	50	173	50	2	12	Φ16	M16	234	8	262

※ 特殊尺寸可另行訂製！

500

750

262

download

CT-804362

CT-804362

訂貨編號	A	B	C	D	E	F	G	H	K	P	S	T		MTP	Mounting holes	KG
CT-804362	700	630	350	500	315	100	50	202	50	2	11	Φ16	M16	216	8	351

※ 特殊尺寸可另行訂製！

630

700

351

download

CT-804363

CT-804363

訂貨編號	A	B	C	D	E	F	G	H	K	P	S	T		MTP	Mounting holes	KG
CT-804363	850	630	350	500	315	100	50	202	50	2	14	Φ16	M16	270	8	396

※ 特殊尺寸可另行訂製！

630

850

396

download

CT-804364

CT-804364

訂貨編號	A	B	C	D	E	F	G	H	K	P	S	T		MTP	Mounting holes	KG
CT-804364	800	800	500	640	400	135	50	289	50	4	13	Φ16	M16	420	8	600

※ 特殊尺寸可另行訂製！

800

600

download

CT-804365

CT-804365

訂貨編號	A	B	C	D	E	F	G	H	K	P	S	T		MTP	Mounting holes	KG
CT-804365	1000	800	500	640	400	135	50	289	50	4	17	Φ16	M16	540	8	688

※ 特殊尺寸可另行訂製！

800

1000

688

download
