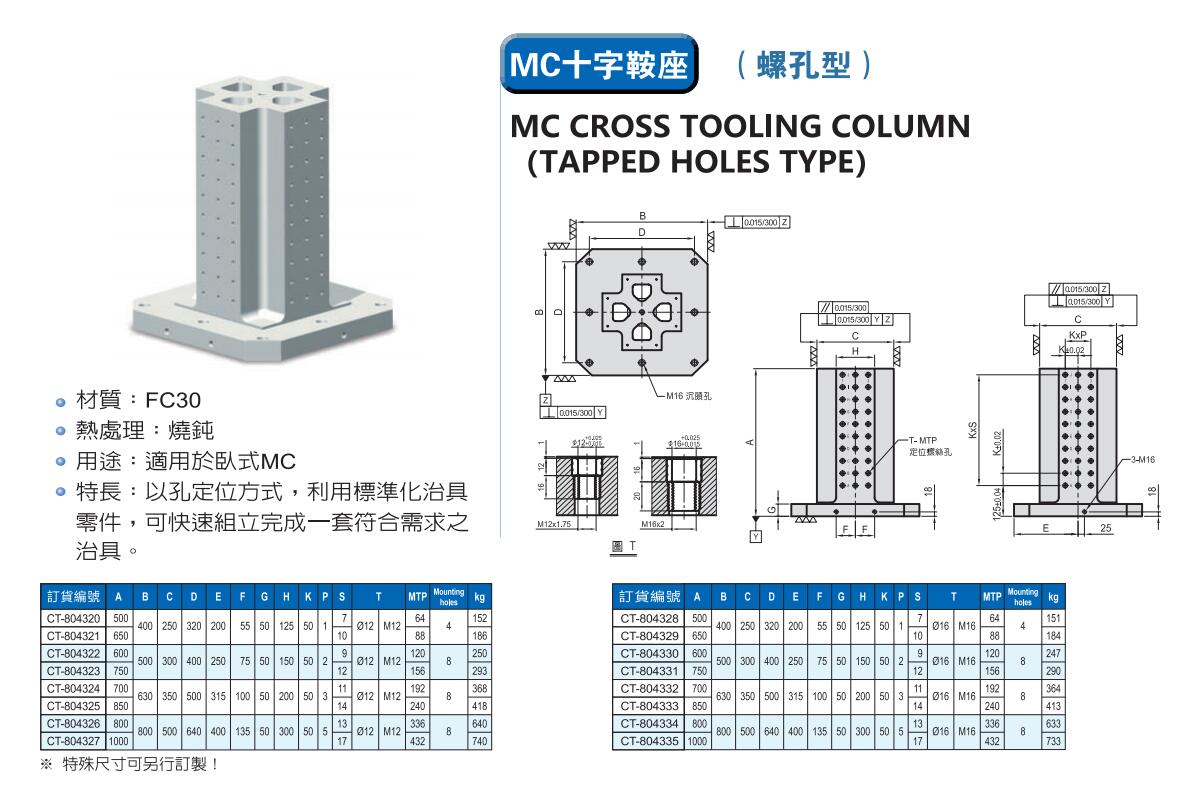

MC十字鞍座 (螺孔型)

以孔定位方式，利用标准化治具需件可快速组立完成一套符合需求之治具

PDF下载

立即咨询

产品概述
产品规格
产品咨询

产品概述

材质	热处理	用途	特长
FC30	烧钝	适用于卧式MC	以孔定位方式，利用标准化治具需件可快速组立完成一套符合需求之治具

产品规格

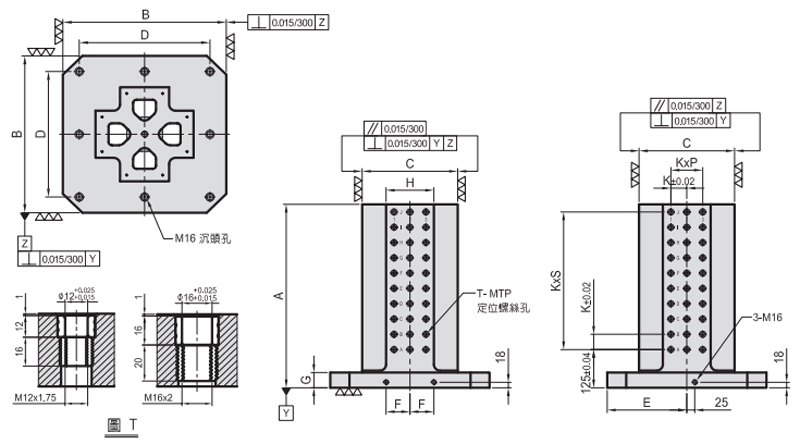

MODEL NO

长

宽

高

CT-804320

CT-804320

訂貨編號	A	B	C	D	E	F	G	H	K	P	S	T		MTP	Mounting holes	KG
CT-804320	500	400	250	320	200	55	50	125	50	1	7	Φ12	M12	64	4	152

※ 特殊尺寸可另行訂製！

400

500

152

download

CT-804321

CT-804321

訂貨編號	A	B	C	D	E	F	G	H	K	P	S	T		MTP	Mounting holes	KG
CT-804321	650	400	250	320	200	55	50	125	50	1	10	Φ12	M12	88	4	186

※ 特殊尺寸可另行訂製！

400

650

186

download

CT-804322

CT-804322

訂貨編號	A	B	C	D	E	F	G	H	K	P	S	T		MTP	Mounting holes	KG
CT-804322	600	500	300	400	250	75	50	150	50	2	9	Φ12	M12	120	8	250

※ 特殊尺寸可另行訂製！

500

600

250

download

CT-804323

CT-804323

訂貨編號	A	B	C	D	E	F	G	H	K	P	S	T		MTP	Mounting holes	KG
CT-804323	750	500	300	400	250	75	50	150	50	2	12	Φ12	M12	156	8	293

※ 特殊尺寸可另行訂製！

500

750

293

download

CT-804324

CT-804324

訂貨編號	A	B	C	D	E	F	G	H	K	P	S	T		MTP	Mounting holes	KG
CT-804324	700	630	350	500	315	100	50	200	50	3	11	Φ12	M12	192	8	368

※ 特殊尺寸可另行訂製！

630

700

368

download

CT-804325

CT-804325

訂貨編號	A	B	C	D	E	F	G	H	K	P	S	T		MTP	Mounting holes	KG
CT-804325	850	630	350	500	315	100	50	200	50	3	14	Φ12	M12	240	8	418

※ 特殊尺寸可另行訂製！

630

850

418

download

CT-804326

CT-804326

訂貨編號	A	B	C	D	E	F	G	H	K	P	S	T		MTP	Mounting holes	KG
CT-804326	800	800	500	640	400	135	50	300	50	5	13	Φ12	M12	336	8	640

※ 特殊尺寸可另行訂製！

800

640

download

CT-804327

CT-804327

訂貨編號	A	B	C	D	E	F	G	H	K	P	S	T		MTP	Mounting holes	KG
CT-804327	1000	800	500	640	400	135	50	300	50	5	17	Φ12	M12	432	8	740

※ 特殊尺寸可另行訂製！

800

1000

740

download

CT-804328

CT-804328

訂貨編號	A	B	C	D	E	F	G	H	K	P	S	T		MTP	Mounting holes	KG
CT-804328	500	400	250	320	200	55	50	125	50	1	7	Φ16	M16	64	4	151

※ 特殊尺寸可另行訂製！

400

500

151

download

CT-804329

CT-804329

訂貨編號	A	B	C	D	E	F	G	H	K	P	S	T		MTP	Mounting holes	KG
CT-804329	650	400	250	320	200	55	50	125	50	1	10	Φ16	M16	88	4	184

※ 特殊尺寸可另行訂製！

400

650

184

download

CT-804330

CT-804330

訂貨編號	A	B	C	D	E	F	G	H	K	P	S	T		MTP	Mounting holes	KG
CT-804330	600	500	300	400	250	75	50	150	50	2	9	Φ16	M16	120	8	247

※ 特殊尺寸可另行訂製！

500

600

247

download

CT-804331

CT-804331

訂貨編號	A	B	C	D	E	F	G	H	K	P	S	T		MTP	Mounting holes	KG
CT-804331	750	500	300	400	250	75	50	150	50	2	12	Φ16	M16	156	8	290

※ 特殊尺寸可另行訂製！

500

750

290

download

CT-804332

CT-804332

訂貨編號	A	B	C	D	E	F	G	H	K	P	S	T		MTP	Mounting holes	KG
CT-804332	700	630	350	500	315	100	50	200	50	3	11	Φ16	M16	192	8	364

※ 特殊尺寸可另行訂製！

630

700

364

download

CT-804333

CT-804333

訂貨編號	A	B	C	D	E	F	G	H	K	P	S	T		MTP	Mounting holes	KG
CT-804333	850	630	350	500	315	100	50	200	50	3	14	Φ16	M16	240	8	413

※ 特殊尺寸可另行訂製！

630

850

413

download

CT-804334

CT-804334

訂貨編號	A	B	C	D	E	F	G	H	K	P	S	T		MTP	Mounting holes	KG
CT-804334	800	800	500	640	400	135	50	300	50	5	13	Φ16	M16	336	8	633

※ 特殊尺寸可另行訂製！

800

633

download

CT-804335

CT-804335

訂貨編號	A	B	C	D	E	F	G	H	K	P	S	T		MTP	Mounting holes	KG
CT-804335	1000	800	500	640	400	135	50	300	50	5	17	Φ16	M16	432	8	733

※ 特殊尺寸可另行訂製！

800

1000

733

download
