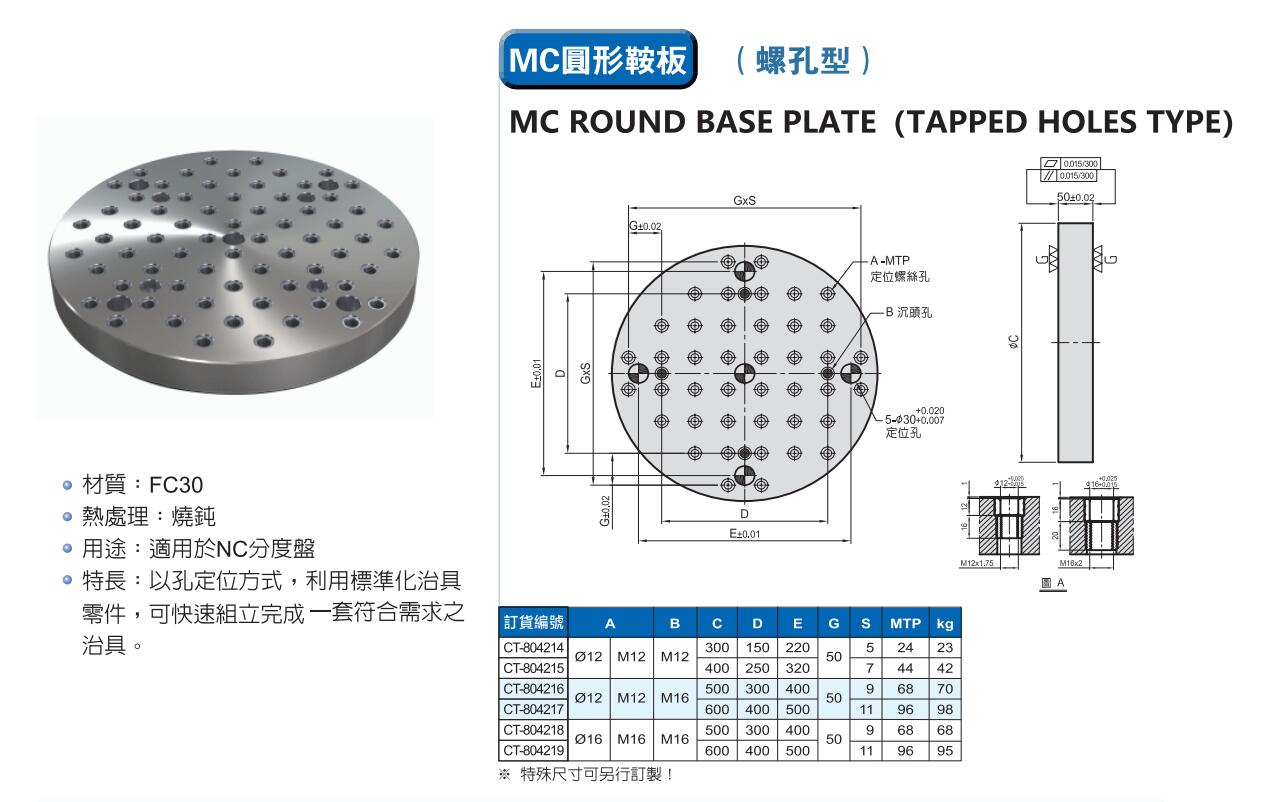

MC圆形鞍板 (螺孔型 )

以孔定位方式，利用标准化治具需件可快速组立完成一套符合需求之治具

产品概述
产品规格
产品咨询

产品概述

基板基座类BP

材质	热处理	用途	特长
FC30	烧钝	适用于NC分度盘	以孔定位方式，利用标准化治具零件，可快速组立完成一套符合需求之治具

产品规格

MODEL NO

长

宽

高

KG

2D

3D

CT-804214

CT-804214

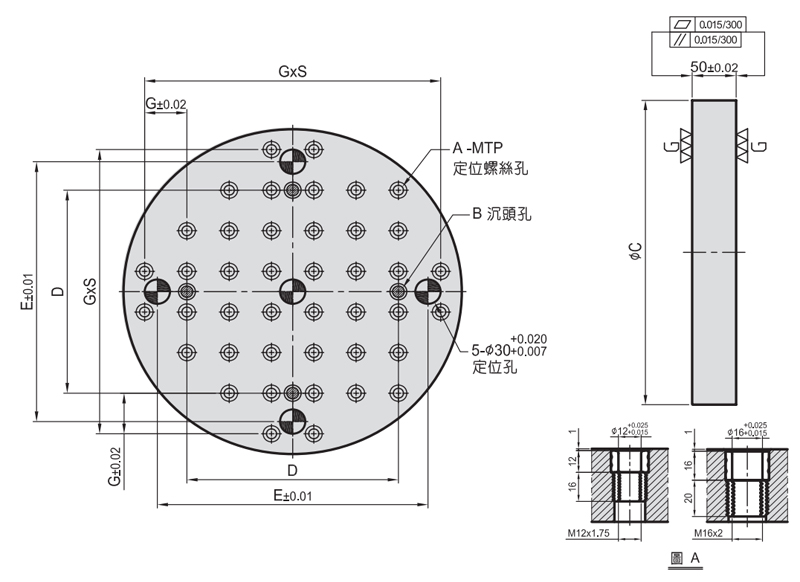

訂貨編號	A		B	C	D	E	G	S	MTP	KG
CT-804214	Φ12	M12	M12	300	150	220	50	5	24	23

※ 特殊尺寸可另行訂製！

300

300

50

23

CT-804215

CT-804215

訂貨編號	A		B	C	D	E	G	S	MTP	KG
CT-804215	Φ12	M12	M12	400	250	320	50	7	44	42

※ 特殊尺寸可另行訂製！

400

400

50

42

CT-804216

CT-804216

訂貨編號	A		B	C	D	E	G	S	MTP	KG
CT-804216	Φ12	M12	M16	500	300	400	50	9	68	70

※ 特殊尺寸可另行訂製！

500

500

50

70

CT-804217

CT-804217

訂貨編號	A		B	C	D	E	G	S	MTP	KG
CT-804217	Φ12	M12	M16	600	400	500	50	11	96	98

※ 特殊尺寸可另行訂製！

600

600

50

98

CT-804218

CT-804218

訂貨編號	A		B	C	D	E	G	S	MTP	KG
CT-804218	Φ16	M16	M16	500	300	400	50	9	68	68

※ 特殊尺寸可另行訂製！

500

500

50

68

CT-804219

CT-804219

訂貨編號	A		B	C	D	E	G	S	MTP	KG
CT-804219	Φ16	M16	M16	600	400	500	50	9	96	95

※ 特殊尺寸可另行訂製！

600

600

50

95
