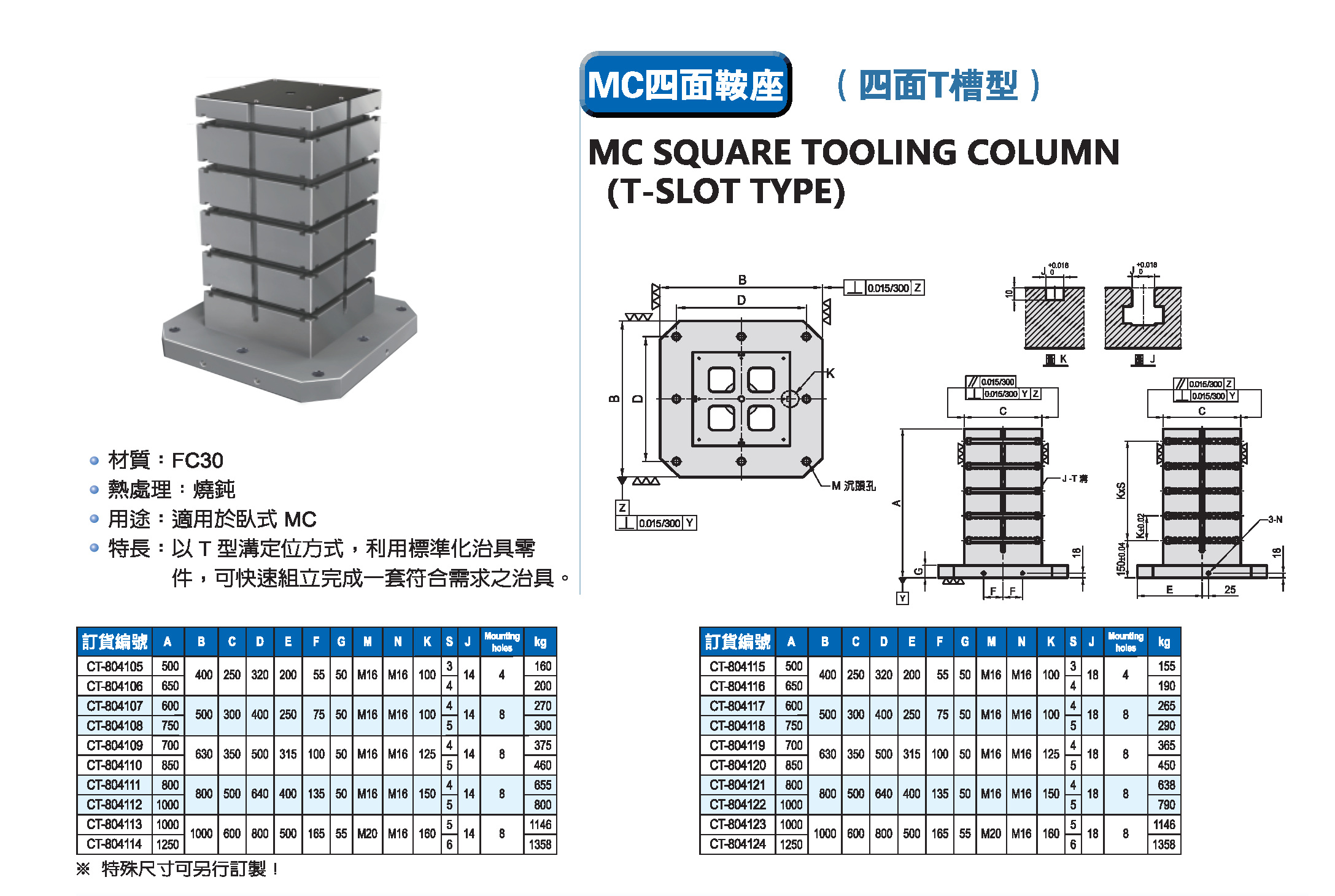

MC四面鞍座（四面T槽型）

以 T 型沟定位方式，利用标准化治具零件，可快速组立完成一套符合需求之治具

PDF下载

立即咨询

产品概述
产品规格
产品咨询

产品概述

材质	热处理	用途	特长
FC30	烧钝	适用于卧式MC	以 T 型沟定位方式，利用标准化治具零件，可快速组立完成一套符合需求之治具

产品规格

MODEL NO

长

宽

高

CT-804105

CT-804105

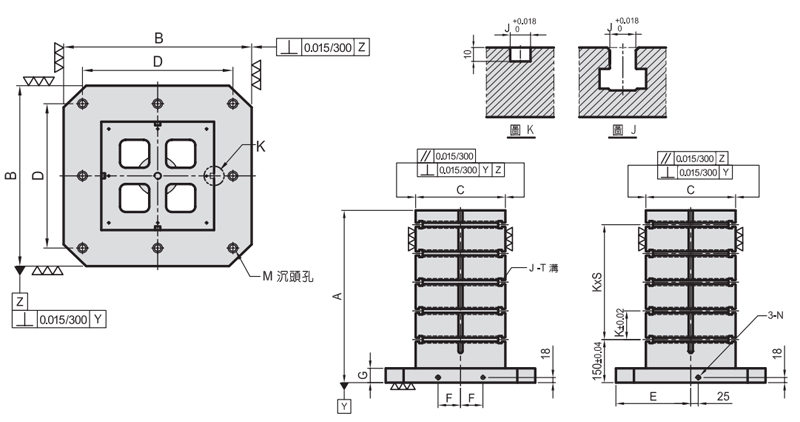

訂貨編號	A	B	C	D	E	F	G	M	N	K	S	J	Mounting holes	KG
CT-804105	500	400	250	320	200	55	50	M16	M16	100	3	14	4	160

※ 特殊尺寸可另行訂製！

400

500

160

download

CT-804106

CT-804106

訂貨編號	A	B	C	D	E	F	G	M	N	K	S	J	Mounting holes	KG
CT-804106	650	400	250	320	200	55	50	M16	M16	100	4	14	4	200

※ 特殊尺寸可另行訂製！

400

650

200

download

CT-804107

CT-804107

訂貨編號	A	B	C	D	E	F	G	M	N	K	S	J	Mounting holes	KG
CT-804107	600	500	300	400	250	75	50	M16	M16	100	4	14	8	270

※ 特殊尺寸可另行訂製！

500

600

270

download

CT-804108

CT-804108

訂貨編號	A	B	C	D	E	F	G	M	N	K	S	J	Mounting holes	KG
CT-804108	750	500	300	400	250	75	50	M16	M16	100	5	14	8	300

※ 特殊尺寸可另行訂製！

500

750

300

download

CT-804109

CT-804109

訂貨編號	A	B	C	D	E	F	G	M	N	K	S	J	Mounting holes	KG
CT-804109	700	630	350	500	315	100	50	M16	M16	125	4	14	8	375

※ 特殊尺寸可另行訂製！

630

700

375

download

CT-804110

CT-804110

訂貨編號	A	B	C	D	E	F	G	M	N	K	S	J	Mounting holes	KG
CT-804110	850	630	350	500	315	100	50	M16	M16	125	5	14	8	460

※ 特殊尺寸可另行訂製！

630

850

460

download

CT-804111

CT-804111

訂貨編號	A	B	C	D	E	F	G	M	N	K	S	J	Mounting holes	KG
CT-804111	800	800	500	640	400	135	50	M16	M16	150	4	14	8	655

※ 特殊尺寸可另行訂製！

800

655

download

CT-804112

CT-804112

訂貨編號	A	B	C	D	E	F	G	M	N	K	S	J	Mounting holes	KG
CT-804112	1000	800	500	640	400	135	50	M16	M16	150	5	14	8	800

※ 特殊尺寸可另行訂製！

800

1000

800

download

CT-804113

CT-804113

訂貨編號	A	B	C	D	E	F	G	M	N	K	S	J	Mounting holes	KG
CT-804113	1000	1000	600	800	500	165	55	M20	M16	160	5	14	8	1146

※ 特殊尺寸可另行訂製！

1000

1146

download

CT-804114

CT-804114

訂貨編號	A	B	C	D	E	F	G	M	N	K	S	J	Mounting holes	KG
CT-804114	1250	1000	600	800	500	165	55	M20	M16	160	6	14	8	1358

※ 特殊尺寸可另行訂製！

1000

1250

1358

download

CT-804115

CT-804115

訂貨編號	A	B	C	D	E	F	G	M	N	K	S	J	Mounting holes	KG
CT-804115	500	400	250	320	200	55	50	M16	M16	100	3	18	4	155

※ 特殊尺寸可另行訂製！

400

500

155

download

CT-804116

CT-804116

訂貨編號	A	B	C	D	E	F	G	M	N	K	S	J	Mounting holes	KG
CT-804116	650	400	250	320	200	55	50	M16	M16	100	4	18	4	190

※ 特殊尺寸可另行訂製！

400

650

190

download

CT-804117

CT-804117

訂貨編號	A	B	C	D	E	F	G	M	N	K	S	J	Mounting holes	KG
CT-804117	600	500	300	400	250	75	50	M16	M16	100	4	18	8	265

※ 特殊尺寸可另行訂製！

500

600

265

download

CT-804118

CT-804118

訂貨編號	A	B	C	D	E	F	G	M	N	K	S	J	Mounting holes	KG
CT-804118	750	500	300	400	250	75	50	M16	M16	100	5	18	8	290

※ 特殊尺寸可另行訂製！

500

750

290

download

CT-804119

CT-804119

訂貨編號	A	B	C	D	E	F	G	M	N	K	S	J	Mounting holes	KG
CT-804119	700	630	350	500	315	100	50	M16	M16	125	4	18	8	365

※ 特殊尺寸可另行訂製！

630

700

365

download

CT-804120

CT-804120

訂貨編號	A	B	C	D	E	F	G	M	N	K	S	J	Mounting holes	KG
CT-804120	850	630	350	500	315	100	50	M16	M16	125	5	18	8	450

※ 特殊尺寸可另行訂製！

630

850

450

download

CT-804121

CT-804121

訂貨編號	A	B	C	D	E	F	G	M	N	K	S	J	Mounting holes	KG
CT-804121	800	800	500	640	400	135	50	M16	M16	150	4	18	8	638

※ 特殊尺寸可另行訂製！

800

638

download

CT-804122

CT-804122

訂貨編號	A	B	C	D	E	F	G	M	N	K	S	J	Mounting holes	KG
CT-804122	1000	800	500	640	400	135	50	M16	M16	150	5	18	8	790

※ 特殊尺寸可另行訂製！

800

1000

790

download

CT-804123

CT-804123

訂貨編號	A	B	C	D	E	F	G	M	N	K	S	J	Mounting holes	KG
CT-804123	1000	1000	600	800	500	165	55	M20	M16	160	5	18	8	1146

※ 特殊尺寸可另行訂製！

1000

1146

download

CT-804124

CT-804124

訂貨編號	A	B	C	D	E	F	G	M	N	K	S	J	Mounting holes	KG
CT-804124	1250	1000	600	800	500	165	55	M20	M16	160	6	18	8	1358

※ 特殊尺寸可另行訂製！

1000

1250

1358

download
